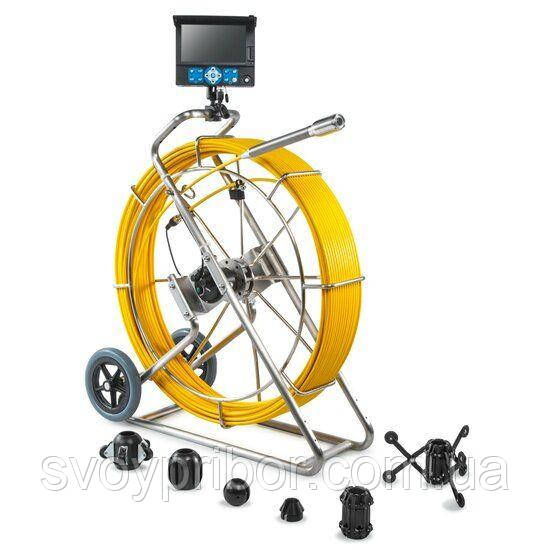

Бороскоп TVB-Tech 3299F (100 м)

Система телеінспекції труб з використанням бороскопической камери - це потужний набір інструментів, які допоможуть знайти і діагностувати несправності в трубопроводах різного призначення. Принцип дії такої системи аналогічний эндоскопу - медичного оптичного приладу, що містить канал спостереження і канал освітлення і призначений для візуального огляду порожнин. Такий оптичний прилад, адаптований для технічних цілей, називають бороскоп.

Бороскопи широко використовується при обстеженні систем каналізації, центрального кондиціонування повітря, димоходів, систем трубопровідного транспорту та місцевих трубопроводів, прихованих порожнин в будівництві та машинобудуванні та може мати інші застосування.

Сучасний розвиток техніки і застосування досягнень науки дозволили фахівцям створити надійний і зручний в експлуатації бороскоп TvbTech 3299F, який може бути використаний для труб діаметром від 50 до 300 мм.

Складові системи інспекції трубопроводів TvbTech 3299F:

• блок відеокамери;
• подаючий кабель;
• барабан для намотування подає кабелю;
• DVR дисплей;
• клавіатура дистанційного керування;
• бездротова клавіатура для введення тексту;
• покажчик глибини занурення подає кабелю;
• трубчастий рамний каркас.

Камера оснащена пристроєм центрування, 12-ма світлодіодами з регульованою яскравістю. Сапфірове захисне скло і корпус з нержавіючої сталі захищає камеру від подряпин, ударів і інших негативних впливів.

Гнучка пружина з нержавіючої сталі та інші компоненти, що зв'язують блок камери з подаючим кабелем, забезпечують гнучкість переходів, що полегшує прохід подає кабелю через вигин труби.

Унікальність конструкції бороскопа TvbTech 3299F полягає в тому, що всі деталі системи встановлені на міцному трубчастому рамному каркасі. Основною деталлю конструкції є полегшений барабан з нержавіючої сталі для намотування і запуску подає кабелю.

Дисплей з функцією відеореєстратора закріплений на трубчастому рамному каркасі за допомогою шарнірного з'єднання і може бути повернутий в положення зручне для огляду з будь-якого ракурсу. Дисплей забезпечений сонцезахисним козирком. Батарея, вбудована в РК-дисплей, забезпечує живлення камери і монітора.

Бездротова клавіатура використовується для введення текстових символів з відображенням їх на екрані. Символи можуть відображатися на відеозапису або на фото. Підтримується максимум 384 символу і швидкі клавіші.

Покажчик глибини занурення подає кабелю відображає результат на моніторі. Можуть бути обрані різні одиниці вимірювання довжини.

Клавіатура дистанційного керування забезпечує вибір режимів роботи системи телеінспекції:

• початок і зупинка відеозапису;
• створення файлу з фото;
• дзеркальне відображення зображення;
• регулювання яскравості світлодіодів.

Функції бороскопа TvbTech 3299F:

• запис/відтворення зображення;
• дзеркальне та/або зворотне зображення;
• режим відео в реальному часі;
• режим формування фотознімку;
• запис інформації на SD-карту;
• формування позначок часу;
• індикація глибини занурення подає кабелю;
• індикація рівня заряду батареї;
• запис звуку при відеозапису;
• вибір мови інтерфейсу.
